BOM - Bill of Materials (Liste des composants)
Vue d'ensemble
Ce document liste tous les composants nécessaires à la fabrication d'un traceur GPS Trackteur.
Projet destiné au Sénégal - Fournisseurs chinois privilégiés pour les meilleurs prix et livraison internationale.
Liste des composants
| # | Composant | Description | Qté | Prix (USD) | Fournisseur |
|---|---|---|---|---|---|
| 1 | LilyGo T-A7670G | Module ESP32 avec modem 4G LTE et GPS intégré | 1 | 30-45 $ | AliExpress / LilyGo Store |
| 2 | Antenne GPS | Antenne GPS/GNSS active, connecteur IPEX/U.FL, gain 28 dB | 1 | 3-6 $ | AliExpress |
| 3 | Antenne 4G/LTE | Antenne cellulaire SMA, bandes 700-2700 MHz, gain 3-5 dBi | 1 | 3-6 $ | AliExpress |
| 4 | Carte SIM | Nano-SIM avec forfait data M2M/IoT | 1 | 5 $ + forfait | Hologram.io / Opérateur local |

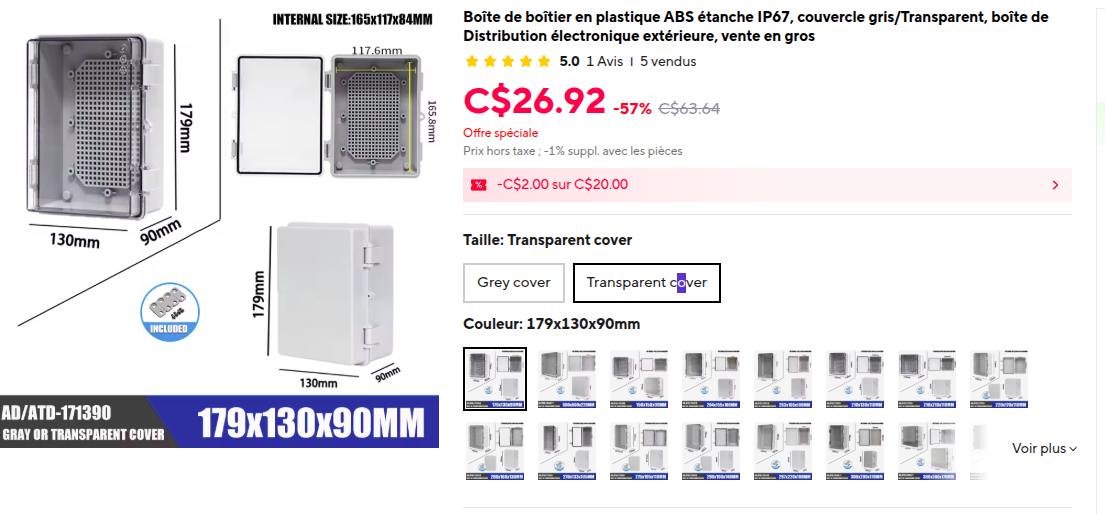

| 5 | Boîtier étanche | Boîtier ABS IP65/IP67, min 120x80x40 mm | 1 | 5-12 $ | AliExpress |
| 6 | Vis de fixation | Vis inox M3 ou M4 avec écrous | 4-8 | 1-3 $ | AliExpress |

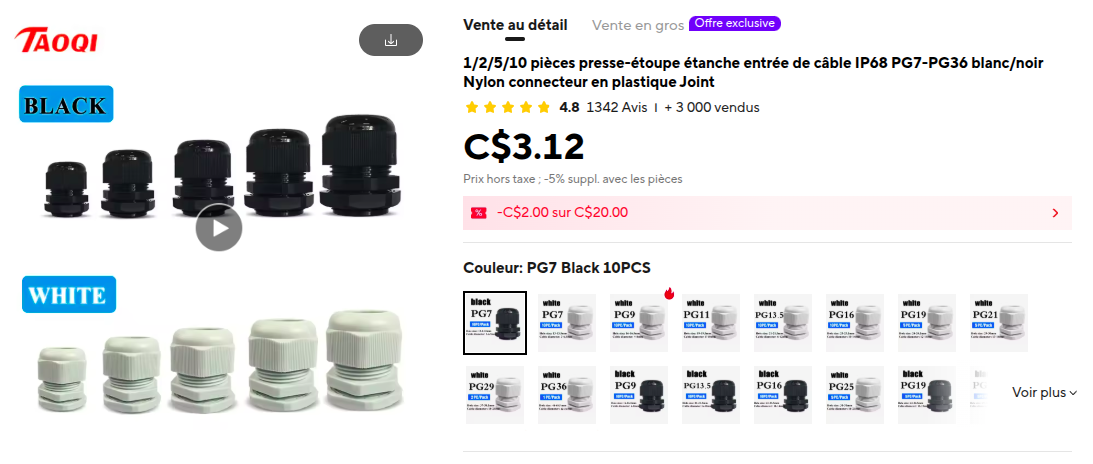

| 7 | Presse-étoupe | Passe-câble étanche PG7 ou PG9, IP68 | 1-2 | 1-3 $ | AliExpress |

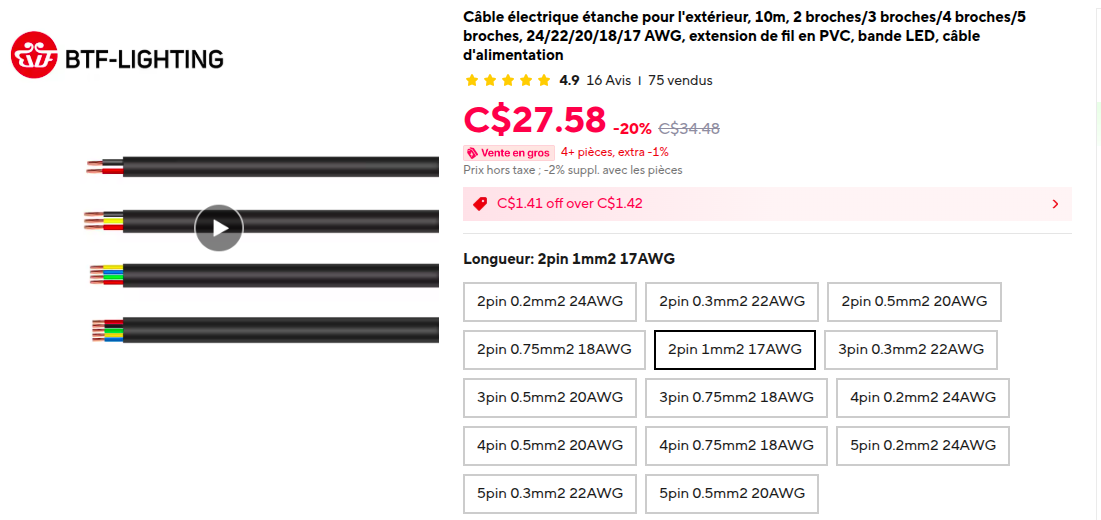

| 8 | Fil d'alimentation | Câble 2 conducteurs, 0.5-1.0 mm², rouge/noir | 2 m | 2-4 $ | AliExpress |

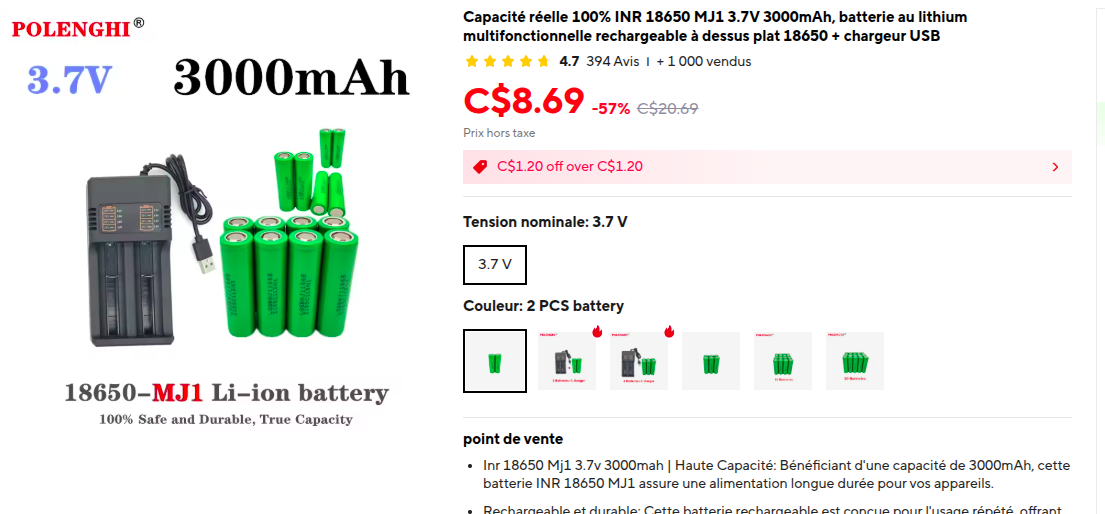

| 9 | Batterie LiPo | Batterie 3.7V, 2000-5000 mAh, connecteur JST | 1 | 8-15 $ | AliExpress |

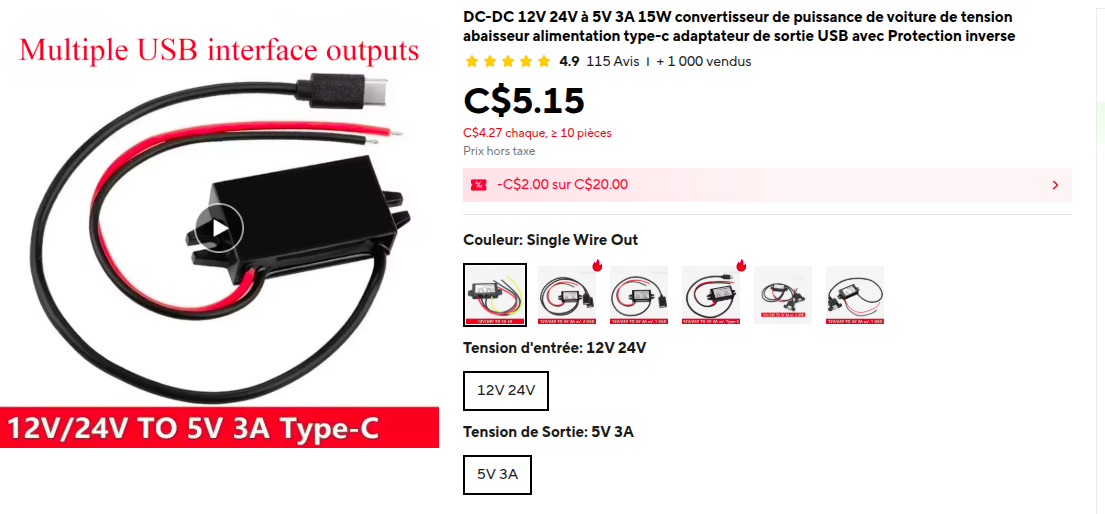

| 10 | Convertisseur 12V-5V | Module DC-DC step-down, entrée 8-35V, sortie 5V 3A | 1 | 2-5 $ | AliExpress |
Coût total
| Total composants | 60-105 $ USD |
| Forfait data | Variable selon opérateur |
Composants optionnels
| Composant | Description | Qté | Prix (USD) | Fournisseur |
|---|---|---|---|---|

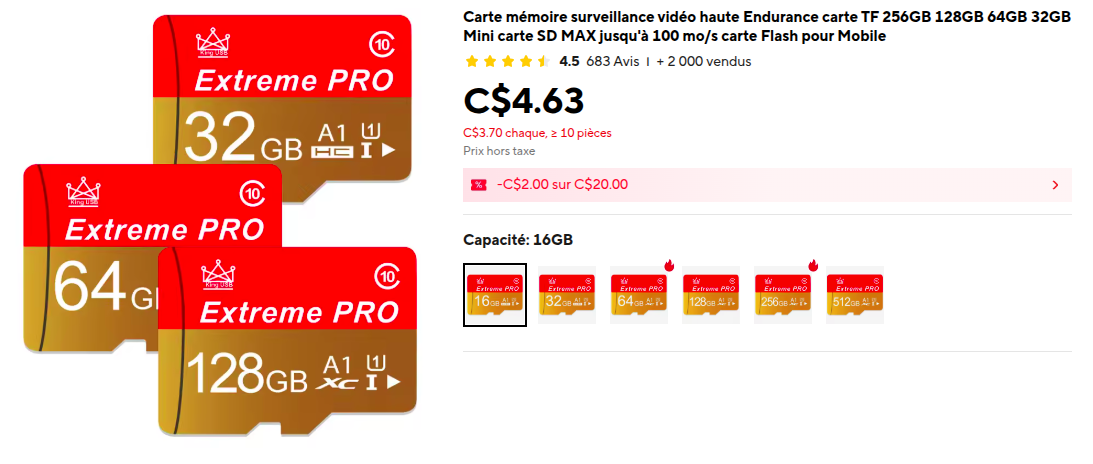

| Carte microSD | Stockage backup données GPS, 8-32 Go | 1 | 3-8 $ | AliExpress |
| Fusible inline | Protection circuit 12V, 2-5A | 1 | 1-3 $ | AliExpress |

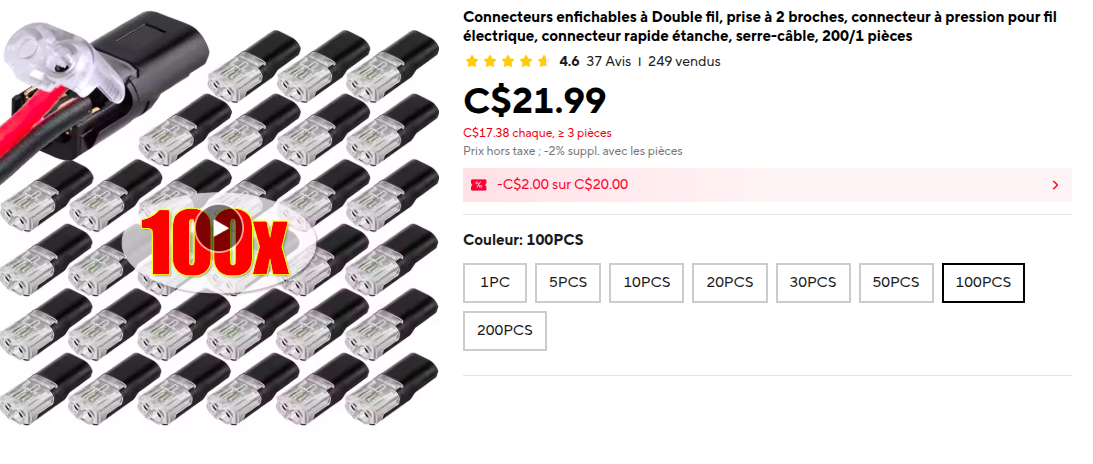

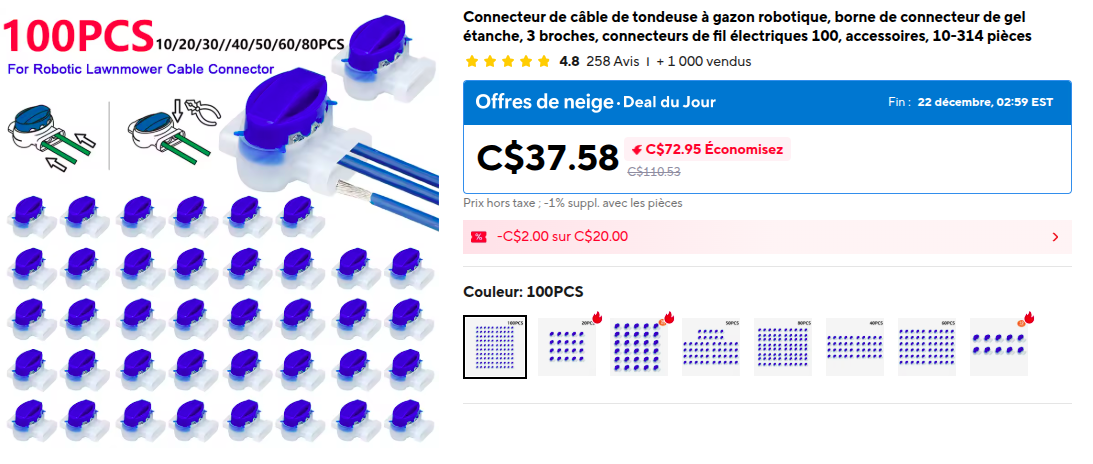

| Connecteur déconnexion | Connecteur 2 pins étanche | 1 | 2-5 $ | AliExpress |
| LED externe | LED 5mm avec résistance | 1 | 1 $ | AliExpress |
| Interrupteur | Interrupteur on/off étanche | 1 | 2-4 $ | AliExpress |
Spécifications détaillées

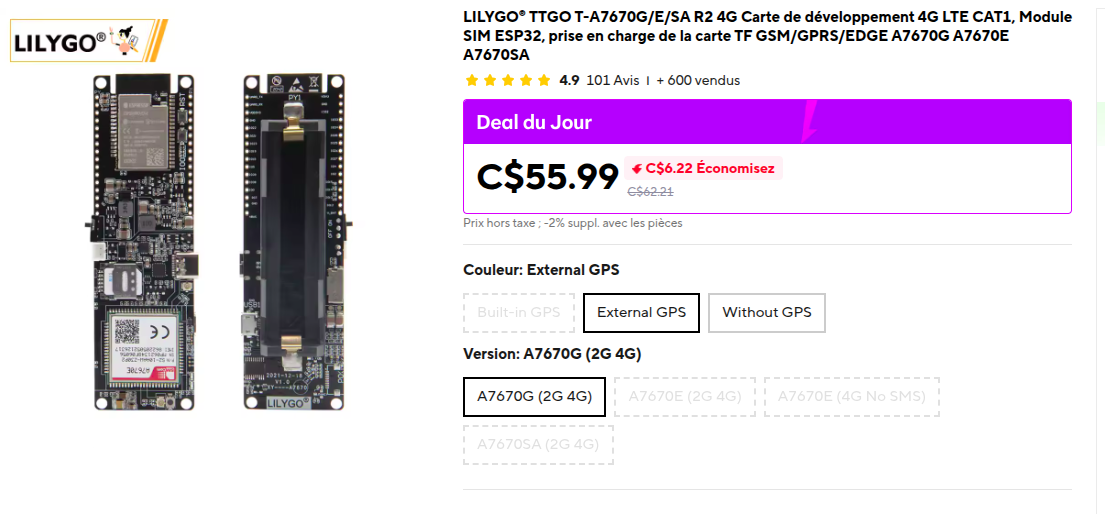

LilyGo T-A7670G
- Version: T-A7670G (avec GPS intégré, pas T-A7670E)
- Processeur: ESP32 dual-core
- Modem: SIMCOM A7670G (4G LTE Cat-1)
- GPS: Multi-constellation (GPS, GLONASS, BeiDou, Galileo)
- Bandes LTE: B1/B3/B5/B7/B8/B20 (compatibles Afrique)
Antennes
- GPS: Antenne active céramique, câble 15-25 cm, connecteur IPEX
- 4G/LTE: Antenne omnidirectionnelle, connecteur SMA mâle
Carte SIM - Options pour le Sénégal
- Hologram.io: Roaming mondial, ~0.60 $/MB
- Orange Sénégal: Forfaits data locaux
- Free Sénégal: Forfaits data locaux
- Expresso: Forfaits data locaux
Convertisseur DC-DC
- Modèles recommandés: LM2596, XL4015, MP1584
- Entrée: 8-35V DC (compatible 12V/24V véhicule)
- Sortie: 5V DC, 3A minimum
- Efficacité: >90%
- Protection: Surtension, court-circuit
Boîtier
- Indice IP: IP65 minimum (IP67 recommandé pour climat tropical)
- Matériau: ABS ou polycarbonate
- Dimensions internes: Min 120x80x40 mm
- Couleur: Noir (discrétion, résistance UV)
Fournisseurs recommandés
| Fournisseur | Type | Délai livraison Sénégal | Notes |
|---|---|---|---|
| AliExpress | Électronique générale | 3-6 semaines | Meilleurs prix, livraison gratuite souvent disponible |
| LilyGo Store | LilyGo officiel | 2-4 semaines | Produits authentiques garantis |
| Banggood | Électronique | 3-6 semaines | Alternative à AliExpress |
| Hologram.io | Carte SIM IoT | 1-2 semaines | Livraison internationale |
Notes pour le Sénégal
Compatibilité réseau LTE
Le module A7670G supporte les bandes LTE utilisées au Sénégal: - Orange: B3 (1800 MHz), B7 (2600 MHz), B20 (800 MHz) - Free: B3 (1800 MHz), B7 (2600 MHz) - Expresso: B3 (1800 MHz)
Considérations climatiques
- Choisir un boîtier IP67 pour résister à l'humidité et la poussière
- Prévoir une ventilation passive si installation dans un véhicule exposé au soleil
- Batterie LiPo: éviter les températures >45°C
Livraison
- Prévoir 3-6 semaines pour la livraison depuis la Chine
- Grouper les commandes pour économiser sur les frais de port
- Vérifier les frais de douane sénégalais
Outils nécessaires
| Outil | Utilité |
|---|---|
| Fer à souder | Connexions optionnelles |
| Tournevis cruciforme/plat | Assemblage boîtier |
| Pince à dénuder | Préparation fils |
| Perceuse | Perçage boîtier (presse-étoupe) |
| Pistolet à colle chaude | Fixation interne |
| Multimètre | Vérification tensions |
Notes importantes
- Vérifier la compatibilité des bandes LTE avec l'opérateur choisi
- Commander les antennes avec les bons connecteurs (IPEX pour GPS, SMA pour LTE)
- Tester le convertisseur avant installation (vérifier 5V stable en sortie)
- Activer la carte SIM avant de l'insérer dans le module
- Prévoir des pièces de rechange vu les délais de livraison
